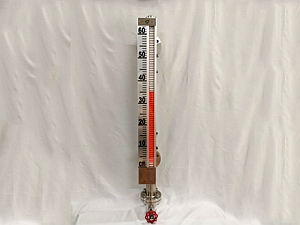

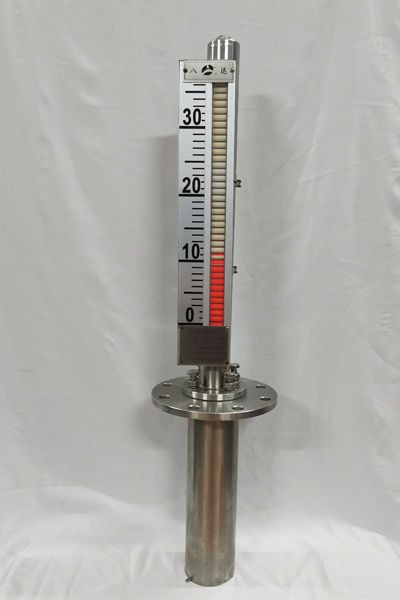

磁翻板液位计

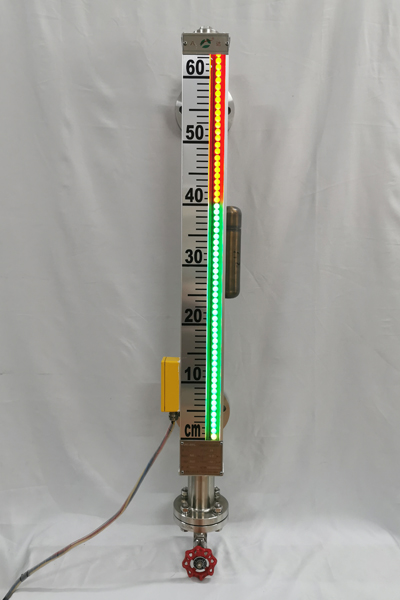

　　概述:UHZ 801磁翻板(柱)液位计是公司引进国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位、全过程测量无盲区、显示醒目、读数直观、且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警，酉ELB型液位变送器，可将液位、界位信号转换成二线制4-20mA.24V.DC标准信号，实现远距离检查、指示、记录与控制。系列产品广泛应用于石油、化工、电力、医药、环保、冶金、水处理等行业。

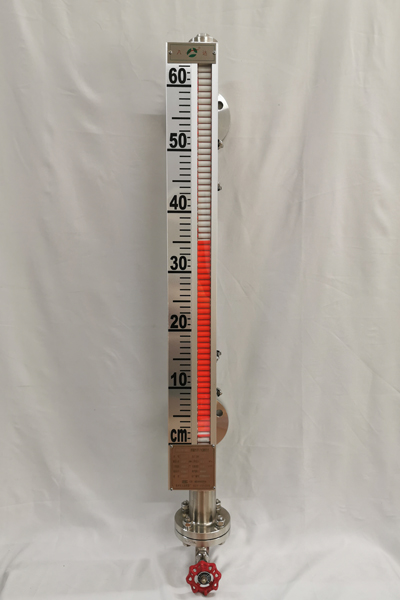

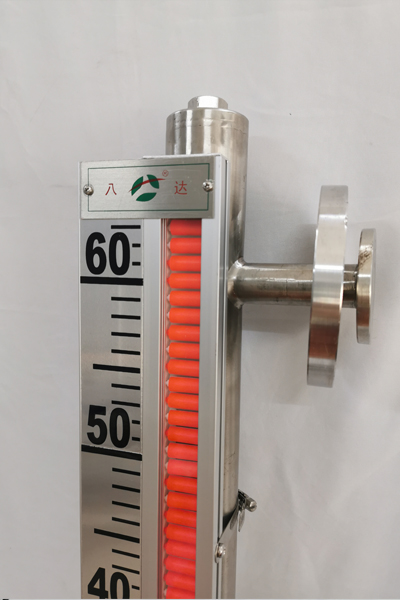

　　结构原理:液位计根据浮力原理和磁藕合工作原理。当被测容器中液位升降时，液位计主导管中的浮子也随之升降，浮子内的持久磁钢通过磁偶合传递到现场指示器，驱动红、白翻柱或翻板翻转180°，当液位上升时，翻柱或翻板由白色转为红色，当液位下降时，翻柱或翻板由红色转为白色，红色指示为液相，白色指示为气相。指示器的红、白界位处为容器内介质液位的实际高度，从而实现波位的指示。

　　基本参数:

　　测量范围L:30-120200m0八达仪器)

　　测量精度:土5mm

　　工作温度:-20-100C

　　工作压力:1.0-4.0MPa

　　介质密度:0.6-2.0g/m3

　　法兰:DNI5 DN20 DN25 RF

　　法兰标准:HG20592--20635-2009

　　              其它法兰标准请用户注明

　　劳路管材质:304;316L

　　浮子:304;316L;铝;钛

　　安装和使用

　　1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周国200mm范围内不得有磁铁及其它磁性物质，否则会影响液位计正常工作。

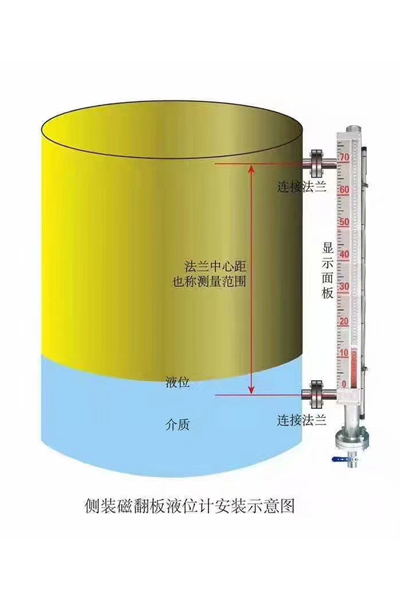

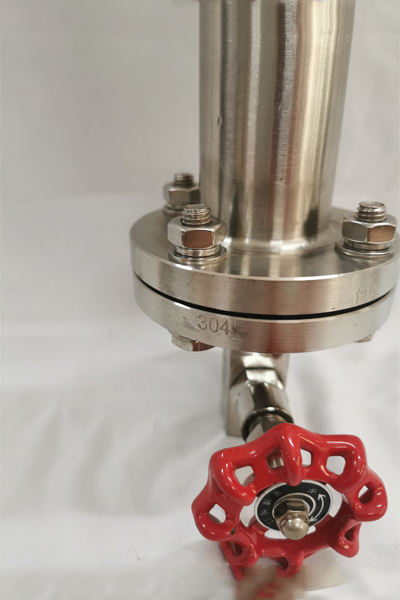

　　2、液位计与容器之间应装有截止阀，以便检修及清洗时截断物料。本体安装必须垂直，偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。

　　3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质级慢的流人简体让磁翻柱逐跟踪指示，并用调节螺丝调经好零液位。
