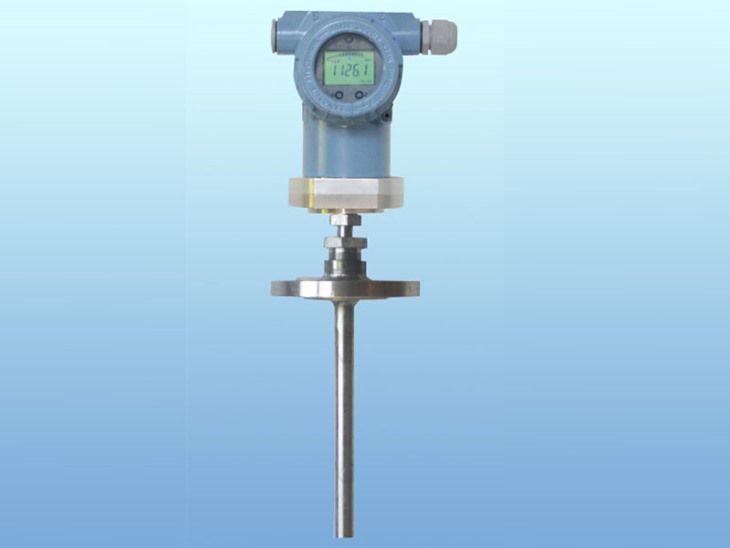

智能磁致伸缩液位计

型号：CZ-108
参数：CZ-108、法兰顶装型，标准刚性探杆、精度极高、稳定性亦高、支持HART通讯、可双浮子双液位（界位）双独立输出
产品概述
CZ-108系列防爆型智能磁致伸缩液位计是美国福克斯（FOX）仪表有限公司近几年研发的产品，是一种高精度的液位连续测量仪表，它采用磁致伸缩原理，实时检测液面、界面高度，测量精度高，响应时间快，可靠性好。具有多种安装方式、便捷多样的调试方式、极高的性价比等多种优点。
CZ-108变送器将容器内介质液位的变化转变为4-20mA 二线制标准信号输出，同时具备HART通信协议，可满足各种工业现场要求。产品广泛适用于石油、化工、食品、制药等各领域。
结构原理
CZ系列磁致伸缩液位变送器是采用磁致伸缩原理产的高精度位移测量传感器，具有测量精度高、稳定可靠、结构精巧、环境适应性强等有点。油罐顶部安装无需清罐，安全、方便、快捷。它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。
