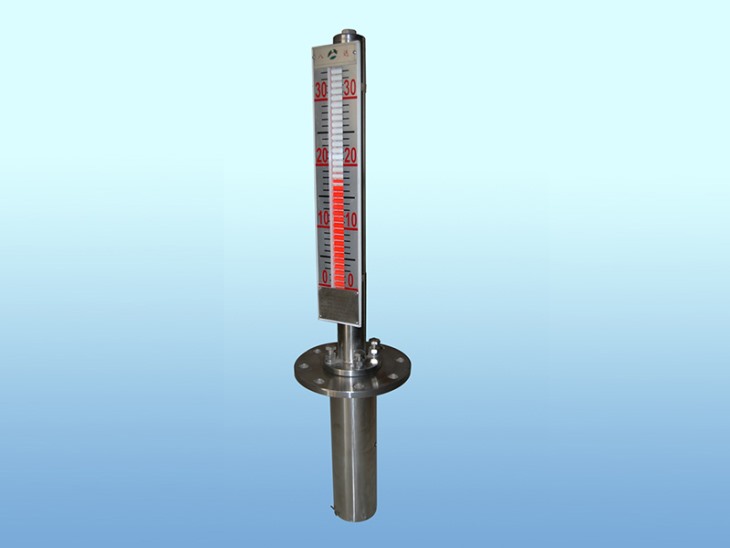

UHZ-58D顶装磁性液位计

概述：UHZ-58D顶装型磁性浮球液位计系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位、全过程测量、显示醒目、读数直观、且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mA，24V.DC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛应用于石油、化工、电力、医药、环保、治金、水处理等行业。
结构原理：液位计根据浮力原理和磁藕合原理。当被测容器中液位升降时，液位计导筒中的下浮子也随之升降，主导管中的上浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱或翻板翻转180°，当液位上升时，翻柱或翻板由白色转为红色，当液位下降时，翻柱或翻板由红色转为白色，红色指示为液相，白色指示为气相，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
基本参数：
测量范围L：500～8000mm
测量精度：±5mm
工作温度基本型：－20℃-400℃
工作压力基本型：1.0-1.6MPa
介质密度：0.8-2.0g/cm3
法兰：DN80 DN100 RF
法兰标准：HG20592--20635-2009
         其它法兰标准请用户注明
材质：浮子：304；316L；铝；钛可选
详细配置参见选型表
安装和使用：
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有磁铁及其它磁性物质，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时截断物料。本体安装必须垂直，最大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让磁翻柱逐一跟踪指示，并用调节螺丝调整好零液位。
4、UHZ-58DF 顶装型磁性浮球液位计磁翻柱液位计，采用的是四氟乙烯（PTFE）。
